Alhamdulillah, Pada tanggal 10 Januari 2012, SMK Islam 1 Blitar menerima bantuan berupa mesin bubut CNC. Wow senangnya, karena diriku gurunya. heee
Penyerahan dilakukan di SMK N 2 Klaten. Katanya nilai bantuan CNC ini adalah sekitar 250 Juta rupiah. Sebagai kelengkapan dari bantuan ini akan diberikan training juga kepada gurunya. Doaku ... semoga bantuan ini dapat barokah, bermanfaat bagi anak didik.
Penyerahan dilakukan di SMK N 2 Klaten. Katanya nilai bantuan CNC ini adalah sekitar 250 Juta rupiah. Sebagai kelengkapan dari bantuan ini akan diberikan training juga kepada gurunya. Doaku ... semoga bantuan ini dapat barokah, bermanfaat bagi anak didik.

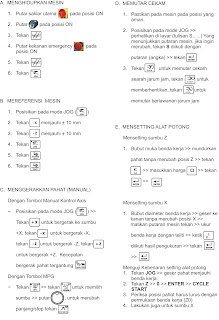

Untuk mempermudah mengajar mesin ini, aku coba buat semacam tutorial singkat untuk menjalankan mesin ini. Jadi pada waktu mengajar pengoperasian, anak-anak membaca tutorial ini sambil memperhatikan demonstrasi guru.
Untuk memberi pengalaman mengoperasikan CNC GSK928TEa ini, ujikompetensi tahun ini bagain poros "roda gelinding pagar" dikerjakan di mesin CNC.
Download buku manualnya disini.
~ Dari gsk.com
~ Dasar pemrograman mesin bubut GSK928TEa dari pak Sentot
Bahan mild steel, T0101 (Raving), T0202 (Finishing), T0303 (Groove), T0404 (Thread 60deg), Workpart (101 mm dari mulut cekam), Z0 (pada 100 mm dari mulut cekam)
G-codenya :
N000 G28 X0
N010 G28 Z0
N020 T0101
N030 M08
N040 G97 S600
N050 M04
N060 G00 X25 Z5
N070 G01 Z-60.8 F150
N080 G00 X27 Z-59.8
N090 G00 Z5
N100 G00 X24
N110 G01 Z-60.8
N120 G00 X26 Z-59.8
N130 G00 Z5
N140 G00 X22
N150 G01 Z-60.8
N160 G00 X24 Z-59.8
N170 G00 Z5
N180 G00 X20
N190 G01 Z-60.8
N200 G00 X22 Z-59.8
N210 G00 Z5
N220 G00 X18
N230 G01 Z-60.8
N240 G00 X20 Z-59.8
N250 G00 Z5
N260 G00 X17.3
N270 G01 Z-60.8
N280 G00 X26 Z-59.8
N290 G00 Z5
N300 G00 X16
N310 G01 Z-23.7
N320 G00 X26 Z-22
N330 G00 Z5
N340 G00 X14.3
N350 G01 Z-23.7
N360 G28 X0
N370 G28 Z0
N380 T0202
N390 G00 X16 Z1.5
N400 G01 X0
N410 G00 Z5
N420 G00 X16
N430 G00 Z1
N440 G01 X0
N450 G00 Z5
N460 G00 X16
N470 G00 Z0.5
N480 G01 X0
N490 G00 Z5
N500 G00 X16
N510 G00 Z0
N520 G01 X-0.5
N530 G01 X14 L1 F100
N540 G01 Z-24
N550 G01 X17 L1
N560 G01 Z-61
N570 G01 X23.4
N580 G01 X28 Z-63
N590 G28 X0
N600 G28 Z0
N610 T0303
N620 G00 X18 Z-24 F25
N630 G01 X12
N640 G28 X0
N650 G28 Z0
N660 T0404
N670 G00 Z-23
N680 G00 X14
N690 S250
N700 G76 D2.546 I0.5 Q0.1 P60 L2 R0.1
N710 G76 X11.544 Z2 P2
N720 G28 X0
N730 G28 Z0
N740 T0303
N750 G00 X28 Z-72.4
N760 G01 X23 F25
N770 G00 X28
N780 G28 X0
N790 G28 Z0
N800 T0101
N810 M05
N820 M09
N830 M30
